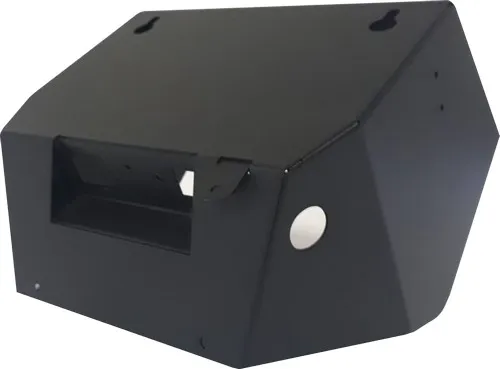

Confecção de caixa de metal - peça em chapa metálica produzida pela Toscano

A confecção de caixa de metal começa muito antes da primeira chapa ir para o laser. Começa quando alguém decide como a caixa vai ser montada, onde ficam os furos dos conectores, por onde passam os cabos e qual face precisa ficar sem marca. Na Metalúrgica Toscano, recebemos esse desenho, analisamos o que ele pede e transformamos a especificação em uma caixa metálica fabricada de ponta a ponta na nossa estrutura, com os beneficiamentos coordenados com parceiros quando o projeto pede.

Fabricamos a parte metálica. A eletrônica, a fiação, a programação e a certificação do equipamento que vai dentro da caixa continuam com o cliente. Essa divisão de responsabilidade fica clara desde a proposta, e é ela que permite que cada lado faça bem o que sabe fazer.

O que envolve a confecção de caixa de metal

Confeccionar uma caixa em chapa é encadear processos que dependem uns dos outros. O corte define o contorno planificado, ou seja, a peça aberta como se a caixa fosse desmontada sobre a mesa. A dobra transforma esse contorno em volume. A solda fecha cantos e fixa reforços. A furação, o escareamento e o roscamento preparam os pontos de fixação. Depois vêm a aplicação de componentes, a montagem simples e o acabamento.

Quando um desses passos é pensado isolado, o problema aparece no seguinte. Um furo cortado perto demais da linha de dobra deforma. Uma aba curta demais não encosta na ferramenta da dobradeira. Um canto soldado sem prever a pintura acumula tinta. Por isso, na confecção de caixa de metal olhamos o conjunto inteiro antes de programar o corte, e não peça por peça.

Formas construtivas de uma caixa em chapa

Não existe um único jeito de construir uma caixa metálica. A escolha depende de rigidez, vedação, acesso para manutenção e quantidade. As formas que mais aparecem nos desenhos que recebemos são:

  • Corpo dobrado em U com laterais aparafusadas: o corpo sai de uma única chapa dobrada e as laterais fecham por parafuso ou inserto. É uma construção que facilita a abertura para manutenção.
  • Corpo único com cantos soldados: a caixa é dobrada a partir de uma chapa e os cantos recebem solda, o que aumenta a rigidez e permite acabamento contínuo.
  • Caixa com abas de fixação: abas dobradas ou soldadas permitem prender a caixa em parede, máquina ou estrutura, sem suporte extra.
  • Caixa com porta ou tampa articulada: recebe dobradiças, fechaduras e elementos de vedação aplicados por nós quando previstos na proposta.
  • Chassi com bandeja interna: a caixa abriga uma bandeja ou placa de montagem removível, onde o cliente fixa placas e componentes fora do equipamento.

Cada forma muda o roteiro de fabricação, o número de operações e o tempo de cada lote. Quem quer conhecer a estrutura que usamos para produzir essas caixas encontra os detalhes na página da fábrica de caixas de metal.

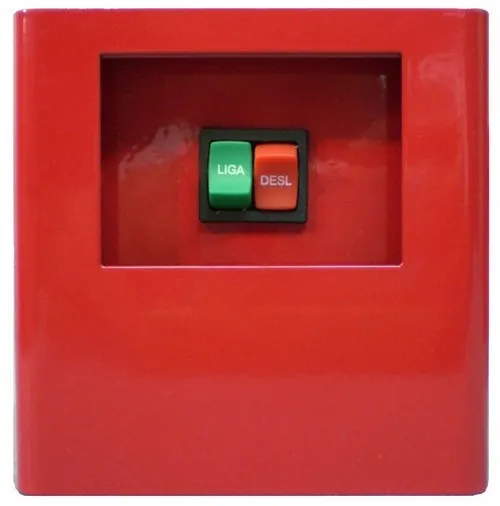

Confecção de caixa de metal - peça em chapa metálica produzida pela Toscano

Materiais e espessuras para caixas

As faixas abaixo são as condições comerciais atuais do nosso corte a laser, não o limite das máquinas. Pedidos fora delas são avaliados individualmente.

MaterialEspessura atendidaUso frequente em caixas
Aço carbono0,5 a 6,35 mmCaixas de comando e invólucros que recebem pintura a pó, zincagem ou galvanização
Aço inox 304, 316 e 4300,5 a 5 mmCaixas para ambientes de limpeza frequente ou com acabamento aparente
Alumínio0,5 a 5 mmCaixas em que o peso do conjunto pesa na decisão
Latão e cobre0,5 a 3 mm, mediante análise especialComponentes internos específicos, avaliados caso a caso

Para quem compra caixas de aço de forma recorrente, explicamos como organizamos esse fornecimento na página de fornecedor de caixa de aço.

Do desenho à caixa entregue: as etapas

  1. Recebimento do desenho: PDF e arquivos CAD (DXF, DWG ou STEP), com material, quantidade, tolerâncias e acabamento.
  2. Análise técnica: conferimos material, espessura, geometria, sequência de dobra, soldas e componentes.
  3. Proposta comercial: preço, prazo e condições de entrega são informados após essa análise.
  4. Adequações, quando necessárias: sugerimos ajustes que facilitam a fabricação e só seguimos após aprovação do cliente.
  5. Planejamento pelo PCP: definimos matéria-prima e roteiro de fabricação da caixa.
  6. Corte a laser fibra: com gabarito de verificação a cada troca de tipo de material, para conferir furos e características funcionais.
  7. Dobra, furação, roscamento e soldagem: com verificações por amostragem durante as operações. A etapa de corte e dobra de chapas de aço concentra boa parte do resultado dimensional.
  8. Beneficiamento, componentes e expedição: pintura a pó, zincagem ou galvanização com parceiros, aplicação de componentes, montagem simples e conferência individual de cada caixa.

Decisões de projeto que mudam o resultado da caixa

Raio e sequência de dobra

A dobradeira precisa de espaço para trabalhar. Abas muito curtas, dobras muito próximas ou uma sequência que fecha a caixa antes da última dobra podem tornar a peça inviável como está desenhada. Quando isso acontece, propomos outra sequência ou uma divisão do corpo em duas partes.

Furos, recortes e ventilação

Caixas para equipamentos eletrônicos costumam ter dezenas de furos para conectores, displays, chaves e ventilação. Furos muito pequenos em relação à espessura e recortes encostados na dobra precisam de análise, porque o resultado depende do material e da espessura escolhidos.

Fixação de componentes internos

Placas, fontes e trilhos precisam de pontos de fixação. Esses pontos podem ser roscas na própria chapa, insertos aplicados ou suportes soldados. A escolha certa depende da espessura e do esforço que a fixação vai receber.

Acabamento definido no início

Pintura, cor e tratamento de superfície mudam a preparação da peça e o roteiro. Definir o acabamento só depois que a fabricação começou é um dos motivos mais comuns de retrabalho em caixas.

Onde as caixas que confeccionamos são usadas

Nossos clientes raramente procuram uma caixa de catálogo. Eles fabricam um equipamento e precisam de uma estrutura metálica específica para ele. As aplicações mais frequentes são:

  • caixas de comando e caixas para automação industrial;
  • carcaças para eletrônicos, nobreaks, transformadores e equipamentos tecnológicos;
  • gabinetes para equipamentos de áudio profissional e sonorização;
  • invólucros para terminais de autoatendimento, equipamentos de ponto de venda e segurança eletrônica;
  • caixas para instrumentação, equipamentos laboratoriais e médicos.

Quando a necessidade é um fornecimento de caixas em série para um produto que já está em linha, a página da fábrica de caixas metálicas mostra como tratamos a repetição de lotes.

Erros comuns ao pedir uma caixa metálica

  • enviar o desenho sem indicar qual revisão está valendo;
  • não dizer quais medidas e encaixes são realmente críticos para a montagem;
  • considerar a caixa "igual à anterior" sem conferir se algum componente interno mudou;
  • trocar placa, conector ou display depois que o pedido já foi programado;
  • pedir quantidade grande de uma caixa nova antes de validar a primeira fabricação;
  • dividir corte, dobra, solda e pintura entre vários fornecedores olhando só o preço de cada etapa.

Quando a Toscano não é a melhor opção

Se existe uma caixa padronizada de mercado que atende bem a aplicação e custa menos, ela costuma ser a escolha certa, e dizemos isso na análise. Também não somos indicados para caixas fundidas ou usinadas a partir de bloco, para quem precisa só de uma solda ou modificação em uma caixa já existente, nem para quem espera que a metalúrgica assuma a eletrônica do equipamento. Preferimos apontar a incompatibilidade antes do pedido.

Por que concentrar a fabricação da caixa em um só fornecedor

Cada vez que uma caixa troca de fornecedor entre o corte, a dobra e a pintura, surge um novo ponto de comunicação e um novo risco de interface. Concentrando os processos, mantemos o histórico da peça, controlamos as revisões do desenho e repetimos a mesma caixa nos lotes seguintes. Atuamos desde 2001, com 202 clientes atendidos na carteira analisada entre 2023 e 2026, e 64% deles voltaram a comprar no período. Um desses clientes resumiu assim uma entrega: "Acabei de receber as caixas, o furo ficou perfeito, exatamente o que eu precisava. Muito obrigado."

Também sugerimos mudanças de projeto que reduzem custo ou prazo sem comprometer o design, como padronizar diâmetros de furo ou trocar uma solda por uma dobra com aba. Toda sugestão passa pela aprovação do cliente antes de entrar na produção da confecção de caixa de metal.

Tem uma caixa para fabricar? Envie seu desenho para a Metalúrgica Toscano com material, quantidade, acabamento e revisão. Analisamos o projeto e retornamos normalmente no mesmo dia útil ou em até 1 dia útil.

Por que escolher a Metalúrgica Toscano?

  • Corte a laser, dobra, solda, furação e acabamento integrados na mesma fabricação

  • Gabarito de verificação no corte a cada troca de tipo de material

  • Conferência individual de cada caixa na expedição

  • Controle da revisão do desenho em pedidos recorrentes

  • Sugestões de projeto que reduzem custo ou prazo, com aprovação do cliente

  • Pintura a pó, zincagem e galvanização coordenadas com parceiros

  • Entregas diárias com veículo próprio na capital paulista e no ABCD

Perguntas frequentes

Dúvidas comuns sobre confecção de caixa de metal.

Quais informações a confecção de caixa de metal exige para começar?

A confecção de caixa de metal começa com o desenho em PDF e o arquivo CAD (DXF, DWG ou STEP), indicando material, espessura, quantidade, tolerâncias, acabamento e a revisão válida. Também ajuda informar como a caixa será montada e quais encaixes são críticos para os componentes internos. Com esses dados, a análise técnica identifica sequência de dobra, soldas e pontos de fixação, e a proposta comercial chega com preço, prazo e condições definidos para aquele projeto específico.

A Toscano confecciona caixa de metal a partir de uma amostra, sem desenho?

A Metalúrgica Toscano pode analisar uma amostra, um modelo ou uma especificação quando o desenho técnico ainda não existe, mas o desenho é o cenário ideal. A partir da amostra, verificamos se é preciso um desenvolvimento técnico antes da fabricação e se ele faz sentido para o volume previsto. O desenho gerado nesse processo é de uso interno da fabricação. Prazo e condições desse desenvolvimento são avaliados e informados na proposta comercial, separados do prazo de produção.

A caixa metálica sai da Toscano com a eletrônica montada?

A caixa metálica sai da Metalúrgica Toscano com a parte metálica pronta, sem a eletrônica do equipamento. Fabricamos corpo, tampas, portas, bandejas e suportes, aplicamos componentes padrão como dobradiças, fechaduras, parafusos e vedações quando previstos na proposta e fazemos montagem simples. Placas, fontes, fiação, programação e certificação do equipamento completo continuam com o cliente. Montagens complexas ou com integração elétrica ficam fora do nosso escopo metalúrgico.

É possível fazer uma caixa de metal como protótipo antes do lote?

A fabricação de um protótipo ou amostra de caixa de metal é possível quando existe perspectiva de produção recorrente compatível com a nossa operação. A amostra serve para validar encaixes, furação e montagem dos componentes antes do lote definitivo, o que evita repetir um erro em quantidade. Pedidos unitários sem previsão de continuidade também podem ser analisados, conforme a complexidade e a viabilidade comercial, mas o protótipo não é oferecido como serviço independente.

Como a Toscano verifica as medidas de uma caixa durante a fabricação?

As medidas de uma caixa são verificadas em três momentos. No corte a laser, produzimos um gabarito de verificação a cada troca de tipo de material para conferir furos e características funcionais, como as destinadas a roscas e insertos. Na dobra, solda e furação, fazemos verificações por amostragem para identificar desvios cedo. Na expedição, cada caixa passa por conferência individual de acabamento visual e, quando aplicável, de encaixe e funcionalidade.

Qual o tamanho máximo de caixa que a Toscano consegue confeccionar?

O tamanho da caixa é limitado principalmente pela área útil do corte a laser, de 1.500 x 3.000 mm, e pelo comprimento de dobra de até 2,0 m. Caixas cujo corpo planificado ultrapassa esses limites podem ser divididas em partes unidas por solda ou parafuso, desde que a construção atenda ao uso previsto. A viabilidade de cada dimensão é confirmada na análise do desenho, considerando material, espessura e rigidez necessária.
