Conformação de chapas de aço - peça em chapa metálica produzida pela Toscano

Quem projeta uma carcaça, um suporte ou um gabinete em aço sabe que o desenho só vira peça quando a chapa se deforma exatamente como foi previsto. A conformação de chapas de aço reúne as operações que dão essa forma: dobras em dobradeira CN/CNC, operações em prensa e a combinação das duas. Na Toscano, ela entra como etapa da fabricação das peças e dos conjuntos que produzimos a partir do seu desenho, depois do corte a laser e antes da soldagem, da montagem e do acabamento. Não atendemos dobra avulsa de peças cortadas por terceiros.

O que muda quando o aço é carbono ou inoxidável

O aço é o material mais frequente nos pedidos que recebemos, mas aço carbono e aço inoxidável não se comportam da mesma forma na dobradeira. O inox tende a apresentar retorno elástico maior, que é o quanto a chapa volta depois de dobrada, e por isso exige compensação no ângulo programado. Ele também pede cuidado com a superfície, porque marcas de ferramenta ficam aparentes em peças sem pintura. O aço carbono, por sua vez, costuma receber pintura a pó, zincagem ou galvanização depois da fabricação, o que muda a forma de pensar cantos, frestas e furos de escoamento.

MaterialEspessuras atendidas no corte a laserPontos de atenção na conformação
Aço carbono0,5 a 6,35 mmRaio interno compatível com a espessura, furos próximos à linha de dobra, preparo para pintura a pó, zincagem ou galvanização
Aço inox 304, 316 e 4300,5 a 5 mmRetorno elástico maior, proteção da face aparente, escolha da liga conforme o ambiente de uso

Essas faixas são as condições comerciais atuais do nosso corte a laser, não o limite técnico das máquinas, e pedidos fora delas são avaliados individualmente. A viabilidade da conformação em cada espessura depende ainda do comprimento da dobra, do raio pedido e da geometria das abas.

Operações de conformação de chapas de aço que executamos

  • Dobra em dobradeira CN/CNC: abas, perfis em U e em Z, bandejas, tampas e caixas, com comprimento de dobra de até 2,0 m.
  • Conformação em prensa: operações de estampagem e conformação que dependem de ferramenta, como rebaixos e nervuras de reforço, quando a geometria e o volume justificam.
  • Sequência de dobras: definição da ordem das dobras para que a ferramenta não colida com abas já formadas em peças com várias faces.
  • Furação, escareamento e roscamento: furos e roscas posicionados considerando a deformação que a dobra provoca ao redor deles.
  • Preparação para solda: abas e encaixes pensados para a soldagem MIG, TIG, laser, ponto ou capacitiva quando o conjunto exige união.
Conformação de chapas de aço - peça em chapa metálica produzida pela Toscano

Por que a conformação começa no desenho, e não na dobradeira

Antes de cortar, a peça conformada precisa ser planificada. Calculamos o tamanho do blank considerando a espessura, o raio interno e o comportamento do aço escolhido. Um erro nessa conta só aparece depois, quando a aba sai curta ou o furo fica fora de posição. Por isso, a análise da conformação de chapas de aço acontece junto com a análise do corte, e não como uma etapa isolada no fim do processo. Quando a mesma equipe planifica, corta e dobra, o desvio é percebido antes de virar retrabalho.

Na prática, o que mais gera problema não é a dobra em si, mas informação que falta no desenho. Antes de liberar a produção, verificamos:

  • qual é a revisão válida e se o DXF, o DWG ou o STEP correspondem ao PDF de referência;
  • quais cotas e encaixes são críticos para a montagem no seu produto;
  • a distância entre furos, recortes e linhas de dobra, que pode deformar furos próximos demais;
  • o raio interno e o sentido das dobras em relação à face que ficará aparente;
  • o comprimento das dobras frente ao limite de 2,0 m das nossas dobradeiras;
  • a necessidade de ferramenta, dispositivo ou gabarito específico, que entra na análise e na proposta.

Como funciona a conformação de chapas de aço na Toscano

  1. Você envia o desenho em PDF e o arquivo CAD (DXF, DWG ou STEP), com tipo de aço, espessura, quantidade, tolerâncias e acabamento.
  2. Analisamos geometria, raios, sequência de fabricação e o que precisa ser conformado em dobradeira ou em prensa.
  3. Elaboramos a proposta comercial, com escopo e prazo informados depois dessa análise.
  4. Quando necessário, sugerimos adequações para viabilizar a dobra, sempre com a sua aprovação antes da produção.
  5. O PCP define matéria-prima e roteiro: corte a laser fibra, conformação, furação, soldagem e montagem, conforme o caso.
  6. Cortamos com gabarito de verificação a cada troca de tipo de material e conformamos com verificações por amostragem.
  7. A peça segue para beneficiamento com parceiros, quando previsto, e para a conferência individual na expedição.

Onde a peça de aço conformada é aplicada

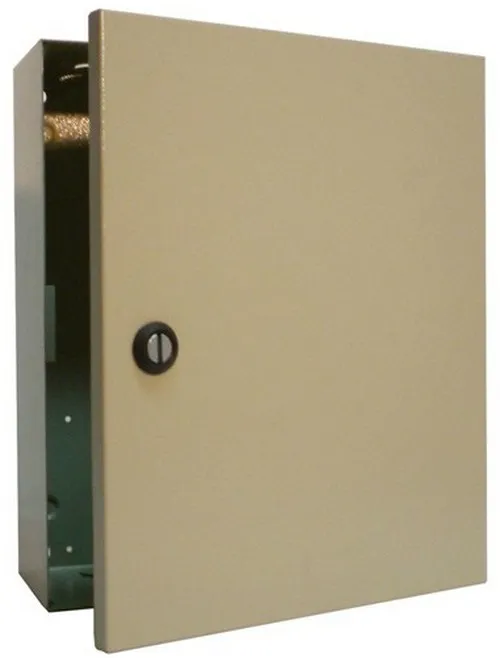

A maior parte do que conformamos em aço vira parte do equipamento de outra empresa: caixas de comando, gabinetes, chassis, carenagens e proteções de máquinas, suportes e brackets, bandejas, cantoneiras, bases de totens e enclausuramentos. Atendemos fabricantes de automação industrial, eletroeletrônicos, máquinas e equipamentos, autoatendimento, energia e instrumentação. Fornecemos a parte metálica; os componentes elétricos e eletrônicos instalados dentro dela ficam com o cliente.

Quando a peça conformada é uma caixa ou um gabinete, vale conhecer como trabalhamos a confecção de caixa de metal. Se o projeto pede alumínio, latão ou cobre, a página de conformação de chapas em outros materiais explica o que muda. A peça completa em aço, do corte ao acabamento, está descrita em confecção em chapa de aço, e, quando o volume justifica ferramenta dedicada, a forma pode vir da estamparia de precisão.

Quando não somos a melhor opção

Preferimos apontar a incompatibilidade antes do pedido. A Toscano provavelmente não é a escolha certa quando a necessidade é só dobrar peças já cortadas por outro fornecedor, quando a dobra passa de 2,0 m sem possibilidade de dividir a peça, quando as tolerâncias pedidas são próprias de usinagem e não de chapa, ou quando o trabalho é estrutura metálica para construção civil. Também não compensa fabricar sob encomenda quando existe um produto padronizado de mercado que atende bem e custa menos.

O que você ganha concentrando conformação e corte

Concentrar a conformação de chapas de aço com o corte, a solda e o acabamento reduz interfaces entre fornecedores e deixa uma só empresa responsável pela peça. Mantemos o histórico das revisões, o que importa em fornecimentos recorrentes: 64% dos 202 clientes atendidos na carteira analisada entre 2023 e 2026 voltaram a comprar no período. E, quando o desenho permite, sugerimos mudanças que reduzem custo ou prazo sem alterar o design, como trocar um conjunto de várias partes soldadas por uma peça única dobrada. As tolerâncias seguem o desenho e são confirmadas na análise.

Tem uma peça em aço carbono ou inox para conformar? Envie seu desenho para a Metalúrgica Toscano com o tipo de aço, a espessura e a quantidade, e retornamos com a análise técnica e a proposta.

Por que escolher a Metalúrgica Toscano?

  • Planificação, corte a laser e dobra feitos pelo mesmo fornecedor

  • Dobradeiras CN/CNC com comprimento de dobra até 2,0 m

  • Prensas para estampagem e conformação na mesma fábrica

  • Gabarito de verificação a cada troca de tipo de material no corte

  • Controle da revisão do desenho em pedidos recorrentes

  • Pintura a pó, zincagem e galvanização coordenadas com parceiros

Perguntas frequentes

Dúvidas comuns sobre conformação de chapas de aço.

Qual o raio mínimo na conformação de chapas de aço?

O raio mínimo na conformação de chapas de aço depende da espessura, do tipo de aço e da ferramenta disponível na dobradeira, por isso não trabalhamos com um número único para todos os casos. Raios muito pequenos em relação à espessura aumentam o risco de trinca na face externa da dobra, principalmente em inox. Na análise do desenho, verificamos o raio indicado e, se ele não for viável, propomos um valor compatível antes da produção, sempre com a aprovação do cliente.

A Toscano faz só a dobra de chapas de aço cortadas por outro fornecedor?

A Toscano não prioriza a dobra isolada de chapas de aço cortadas por terceiros, porque a qualidade da conformação depende diretamente da planificação e do corte. Quando a mesma empresa corta e dobra, o blank já sai calculado para a espessura e o raio, e um desvio é identificado antes de virar retrabalho. Para uma peça nessa situação, podemos analisar o fornecimento completo do item, do corte a laser à conformação, à furação e ao acabamento, conforme o desenho e a quantidade.

Qual o comprimento máximo de dobra na conformação de chapas de aço?

O comprimento máximo de dobra nas dobradeiras CN/CNC da Toscano é de 2,0 metros. Peças de aço com dobras maiores precisam ser repensadas, por exemplo dividindo o componente em partes unidas por solda ou por fixação, alternativa que avaliamos com o cliente na análise do desenho. Além do comprimento, a viabilidade depende da espessura, do raio, da altura das abas e da sequência de dobras, que define se a ferramenta consegue trabalhar sem colidir com abas já formadas.

Inox ou aço carbono: qual escolher para uma peça conformada?

A escolha entre inox e aço carbono para uma peça conformada depende do ambiente de uso, do acabamento esperado e do custo total do item. O aço carbono costuma receber pintura a pó, zincagem ou galvanização depois da fabricação, beneficiamentos que coordenamos com parceiros especializados. O inox 304, 316 ou 430 dispensa esse tratamento em muitas aplicações, mas pede mais cuidado na dobra por causa do retorno elástico e das marcas aparentes. Na análise, mostramos o impacto de cada opção no seu desenho.

Como são controladas as medidas de peças de aço conformadas em lotes recorrentes?

O controle de medidas das peças de aço conformadas acompanha as etapas da fabricação. No corte a laser, produzimos um gabarito de verificação a cada troca de tipo de material para conferir furos e características funcionais. Na conformação e nos processos seguintes, fazemos verificações por amostragem para identificar desvios cedo. Na expedição, cada peça passa por conferência individual de acabamento visual e, quando aplicável, de encaixe. Em pedidos recorrentes, conferimos antes se o desenho mudou de revisão.

Quais arquivos enviar para orçar a conformação de chapas de aço?

Para orçar a conformação de chapas de aço, o ideal é enviar o desenho técnico em PDF e o arquivo CAD em DXF, DWG ou STEP, ambos da mesma revisão. O PDF mostra o que o DXF não mostra: sentido e ângulo das dobras, raios, roscas, tolerâncias e cotas críticas. Informe também o tipo de aço, a espessura, a quantidade, o acabamento e se a peça faz parte de um conjunto. Com isso, a análise técnica e a proposta saem com menos idas e vindas.
