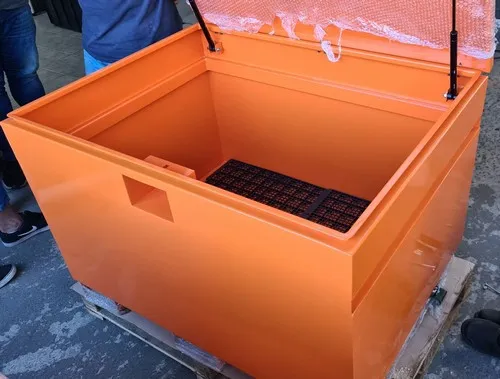

Serviço de corte e dobra de chapas metálicas - peça em chapa metálica produzida pela Toscano

O serviço de corte e dobra de chapas começa numa chapa plana de 1.500 x 3.000 mm e termina numa peça com abas, flanges e recortes no lugar certo. Entre um ponto e outro há uma etapa que o cliente raramente vê, mas que decide o resultado: a planificação, isto é, o cálculo da peça aberta que será cortada para, depois de dobrada, chegar às medidas do desenho. Na Metalúrgica Toscano, corte a laser e dobra acontecem na mesma fábrica, e essa conta é feita uma única vez, pela mesma equipe.

Da chapa inteira à peça dobrada

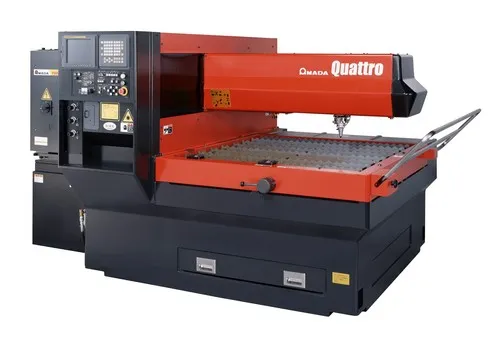

O caminho da chapa tem quatro movimentos. Primeiro, a peça desenhada em 3D ou em vistas é planificada. Depois, as peças planas são distribuídas na chapa por nesting, que é o encaixe das figuras lado a lado para aproveitar o material. Em seguida o laser fibra corta contornos, furos e rasgos de alívio. Por fim, as dobradeiras CN/CNC fazem as dobras na sequência definida no roteiro. Se qualquer um desses passos parte de uma premissa diferente do anterior, a peça sai fora de medida, e é por isso que tratamos os quatro como um processo só.

Planificação: onde o corte e a dobra se encontram

Quando uma chapa é dobrada, o lado de fora estica e o lado de dentro comprime. A peça plana, portanto, não tem a soma simples das medidas externas: ela depende da espessura, do raio interno e do material. Um erro pequeno na planificação se acumula a cada dobra, e numa caixa com quatro abas pode virar uma tampa que não fecha. Fazemos a planificação com os parâmetros da nossa própria dobradeira e conferimos furos e características funcionais no gabarito de verificação cortado a cada troca de tipo de material, antes do lote.

Por isso, quando o cliente já envia um DXF planificado por outro fornecedor, verificamos se ele foi calculado para o raio e a ferramenta que vamos usar. Quando há divergência, propomos o ajuste antes de cortar.

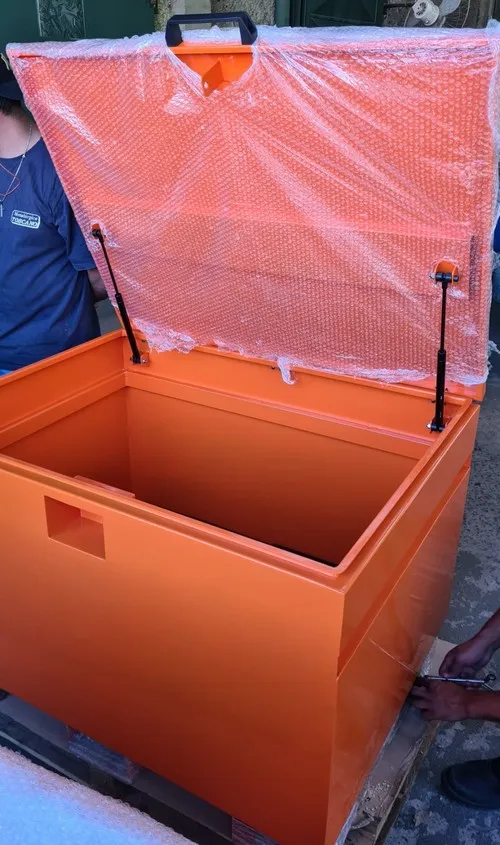

Serviço de corte e dobra de chapas metálicas - peça em chapa metálica produzida pela Toscano

Materiais e espessuras de chapa atendidas

As faixas abaixo são a condição comercial atual do nosso corte a laser, não o limite técnico das máquinas. Pedidos fora delas são avaliados individualmente. A dobra de cada espessura é confirmada na análise do desenho, conforme comprimento da aba e raio.

Material da chapaEspessura de corteObservação
Aço carbono0,5 a 6,35 mmMaterial mais usado em peças que serão pintadas
Aço inox 304, 316 e 4300,5 a 5 mmRetorno elástico maior na dobra
Alumínio0,5 a 5 mmPeças leves; raio de dobra avaliado conforme a liga
Latão0,5 a 3 mmMediante análise especial
Cobre0,5 a 3 mmMediante análise especial

Quando a família de peças é toda em aço, a página de corte e dobra de chapas de aço aprofunda o comportamento do aço carbono e do inox em cada processo. Se a peça é uma caixa ou um gabinete, veja a confecção de caixa de metal.

Tamanho da peça: o formato da chapa e o comprimento da dobra

Dois números definem o envelope do que fabricamos em chapa. O corte a laser tem área útil de 1.500 x 3.000 mm, então a peça planificada precisa caber nesse formato. A dobra chega a 2,0 m de comprimento, então nenhuma linha de dobra pode passar disso. Uma bandeja de 2,5 m pode caber na chapa e não caber na dobradeira; nesse caso avaliamos dividir a peça e unir as partes por solda ou fixação, sempre com aprovação do cliente.

Que arquivos enviar no serviço de corte e dobra de chapas

Para orçar e fabricar com segurança, pedimos dois tipos de arquivo da mesma revisão. O arquivo CAD, em DXF, DWG ou STEP, traz a geometria. O desenho técnico em PDF traz o que o CAD não mostra: linhas e sentidos de dobra, raio interno, roscas, tolerâncias, acabamento e observações de montagem. O STEP ajuda quando a peça é 3D, porque permite conferir a planificação a partir do modelo. Junto com os arquivos, informe material, espessura e quantidade, e se houver tolerâncias por norma, como a ISO 2768 indicada no desenho, elas são avaliadas no projeto.

Um bom pacote para o serviço de corte e dobra de chapas responde a três perguntas sem precisar de e-mail extra: qual é a revisão válida, quais cotas são críticas e como a peça será montada no produto.

Erros de arquivo que travam o pedido

  • DXF e PDF de revisões diferentes.
  • Arquivo em escala ou unidade errada, por exemplo polegada no lugar de milímetro.
  • Contornos abertos ou linhas duplicadas, que o programa de corte não interpreta.
  • Furos muito pequenos para a espessura, que não terão o mesmo resultado de uma chapa fina.
  • Peça planificada sem considerar o raio de dobra que será usado.
  • Alteração enviada depois que a chapa já foi programada ou cortada.

Esses pontos parecem detalhes, mas são as fontes de risco mais comuns no corte e na dobra. Conferir antes custa menos do que refazer depois.

Aproveitamento de chapa e custo da peça

No serviço de corte e dobra de chapas, parte do custo de cada peça vem da chapa que ela ocupa e da sobra que fica. O nesting reduz essa sobra, e a quantidade do pedido influencia muito: lotes que preenchem melhor a chapa diluem perdas. Por isso não faz sentido comparar orçamentos olhando só o preço unitário de uma peça isolada. Às vezes uma pequena mudança de dimensão melhora o encaixe na chapa sem mudar a função, e essa é o tipo de sugestão que fazemos na análise, sempre sujeita à aprovação do cliente.

Controle nas etapas

O controle acompanha a chapa. No corte, cortamos um gabarito de verificação a cada troca de tipo de material e conferimos furos e características funcionais, como os destinados a roscas e insertos. Na dobra e nos processos seguintes, fazemos verificações por amostragem. Na expedição, todas as peças passam por conferência individual de acabamento visual e, quando aplicável, de encaixe. Quando a peça segue para solda, furação ou montagem, o mesmo pedido continua com a gente; veja também o serviço de corte e dobra para entender o escopo, e a empresa de dobra de chapas de aço para os detalhes da dobra em aço.

Atuamos desde 2001 e atendemos 202 clientes na carteira analisada entre 2023 e 2026, em pelo menos 13 macrosetores, de automação e eletrônica a máquinas e equipamentos.

Envie os arquivos da sua peça

Mande o CAD e o PDF da mesma revisão, com material, espessura e quantidade, e conte como a peça será usada. Analisamos a planificação, a dobra e o aproveitamento da chapa antes de propor. Envie seu desenho para a Metalúrgica Toscano. Se preferir, ligue para (11) 5611-0470 ou escreva para contato@metalurgicatoscano.com.br.

Por que escolher a Metalúrgica Toscano?

  • Planificação calculada para a dobradeira que fará a peça

  • Nesting para aproveitar melhor a chapa

  • Aço carbono, inox e alumínio, com latão e cobre sob análise

  • Conferência de revisão entre CAD e PDF antes do corte

  • Gabarito de verificação a cada troca de tipo de material

  • Corte, dobra e processos seguintes no mesmo pedido

Perguntas frequentes

Dúvidas comuns sobre serviço de corte e dobra de chapas metálicas.

O serviço de corte e dobra de chapas aceita arquivo 3D em STEP?

O serviço de corte e dobra de chapas da Metalúrgica Toscano aceita arquivos STEP, além de DXF e DWG. O STEP é útil quando a peça foi modelada em 3D, porque permite conferir a planificação a partir do modelo e verificar a sequência de dobras. Mesmo assim, recomendamos enviar um desenho técnico em PDF da mesma revisão, com tolerâncias, roscas, raio interno e observações de montagem, que nem sempre estão explícitas no modelo. Material, espessura e quantidade também precisam constar no pedido.

Quem faz a planificação da peça no serviço de corte e dobra de chapas?

No serviço de corte e dobra de chapas da Toscano, a planificação é feita pela nossa equipe técnica com os parâmetros da dobradeira que vai produzir a peça, como raio e ferramenta. Quando o cliente envia um DXF já planificado, conferimos se ele foi calculado para essas condições, porque um desenvolvimento feito para outra máquina pode gerar diferença de medida a cada dobra. Se houver divergência, propomos o ajuste e só cortamos depois da aprovação. O arquivo adaptado é de uso interno.

Quais chapas metálicas o serviço de corte e dobra de chapas da Toscano atende?

O serviço de corte e dobra de chapas da Metalúrgica Toscano atende aço carbono de 0,5 a 6,35 mm, aço inox 304, 316 e 430 de 0,5 a 5 mm e alumínio de 0,5 a 5 mm. Latão e cobre, de 0,5 a 3 mm, entram mediante análise especial. Essas faixas são a condição comercial atual do corte a laser, e não o limite técnico das máquinas. A viabilidade da dobra em cada espessura depende do comprimento da aba e do raio, e é confirmada na análise do desenho.

Peças com mais de 2 metros podem passar pelo serviço de corte e dobra de chapas?

Peças com linha de dobra acima de 2,0 m não são dobradas inteiras no serviço de corte e dobra de chapas da Toscano, porque esse é o comprimento máximo das nossas dobradeiras. O corte a laser aceita peças planas de até 1.500 x 3.000 mm. Quando a peça excede a dobra, avaliamos dividi-la em partes unidas por solda ou fixação, desde que isso não comprometa a função e seja aprovado pelo cliente. Quando não há alternativa viável, informamos o limite logo na análise.

Como o aproveitamento da chapa influencia o orçamento do serviço de corte e dobra de chapas?

O aproveitamento da chapa pesa diretamente no orçamento do serviço de corte e dobra de chapas, porque cada peça carrega a área que ocupa e parte da sobra que fica. Na Toscano, usamos nesting para distribuir as peças e reduzir perdas, e a quantidade do pedido muda bastante esse resultado. Por isso comparar apenas o preço unitário de uma peça avulsa costuma enganar. Em alguns casos, um ajuste pequeno de dimensão melhora o encaixe na chapa sem alterar a função da peça.

O serviço de corte e dobra de chapas inclui rebarbação e acabamento?

Rebarbação, lixamento e acabamento superficial não estão incluídos automaticamente no serviço de corte e dobra de chapas da Metalúrgica Toscano: entram quando especificados no orçamento. Beneficiamentos como pintura a pó, zincagem e galvanização são feitos por parceiros especializados e coordenados por nós dentro do pedido. Para orçar corretamente, informe o acabamento esperado nas superfícies aparentes e eventuais áreas que não podem receber tinta. Na expedição, todas as peças passam por conferência individual de acabamento visual.
